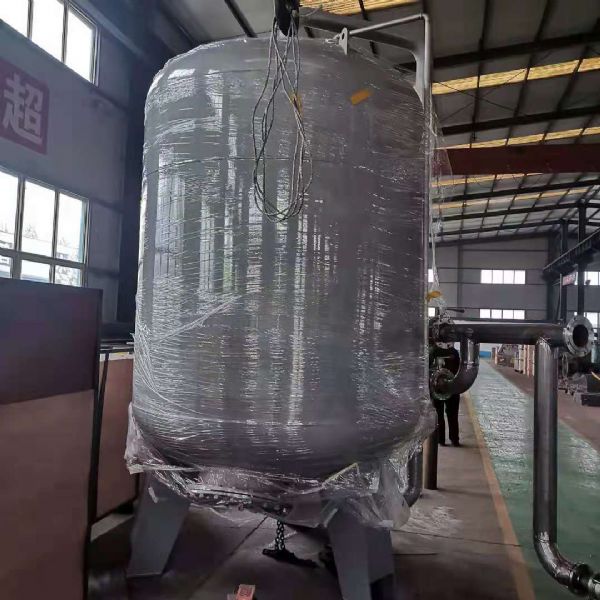

锰砂过滤器
过滤器直径:1-3m
过滤器设计压力0.6MPa
设计温度70℃
滤速≤15m/h
单台过滤器处理量≥100m3/h
反洗强度:12~16L/s·m2
反冲洗时间:5min
进口水质(浊度):≤20mg/l(瞬间值50mg/l)
出口水质(浊度):≤3mg/l
反冲洗泵1台
反冲洗泵、反洗历时、装置功率等参数由供货商确定,但必须保证反洗后,滤层的空隙率和截污能力等均接近于新滤料。
锰砂过滤器结构型式应为立式,向下流过滤器(进水口在上、出水口在下,并设观察孔、人孔,集配水采用筛管,过滤水头损失,不超过0.10MPa。反冲洗水头损失,不超过0.10MPa,滤料使用锰砂。锰砂过滤器进水总管、出水管管径为DN150。
过滤器所有自动阀均采用电动蝶阀,配备电动执行机构。
PLC控制系统,实现的功能:对所有过滤器、反洗水泵、空压机、鼓风机进行自动控制。柜内至少设有手动/自动切换开关、手动阀位开关控制按钮、阀位状态显示灯、报警灯及机泵控制开关、反洗水泵、空压机、鼓风机、清洗加药装置的启停开关和手动/自动切换开关等;须具备将该系统接入计算机系统的功能,以实现计算机监控,盘上设有能与DCS通讯的RS485硬件接口,并执行MODBUS通讯协议。
锰砂过滤器的反冲洗:以下几种控制方式同时并存,可由操作人员按需要选择。①过滤器进、出口压差监控:当压力差值达到设定值时开始反冲洗,冲洗历时可通过PLC任意设定,当冲洗历时达到设定值时,自动结束反冲洗,使过滤器投入正常运行。②定时反冲洗:当过滤器正常运行时间达到设定值时开始反冲洗,当冲洗历时达到设定值时,自动结束反冲洗,使过滤器投入正常运行。③手动指令控制反冲洗:特殊情况下人工执行。另外,需保证不发生2罐或2罐以上同时进行反冲洗的情况。
监测参数及报警要求:监测参数单台过滤器的进、出水压差等。监测参数可实现及时发现被监测参数的超限而以声光形式报警的功能现场报警。
锰砂过滤器自动反冲洗动能控制方式①②由DCS组态,由自带PLC执行。
