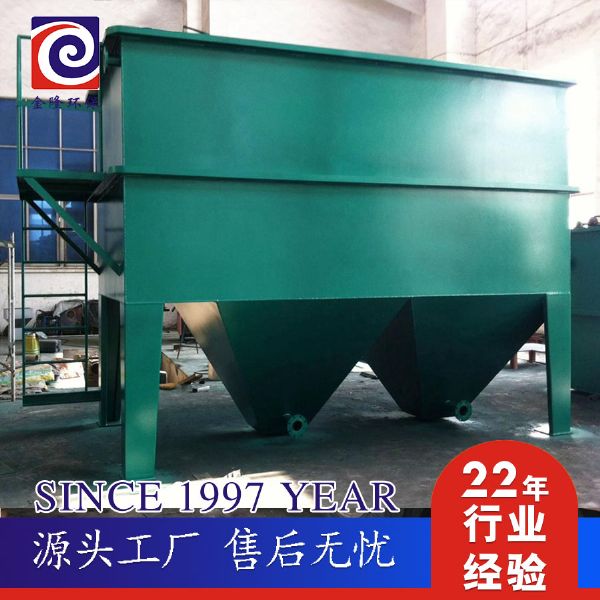

斜管沉淀池

斜管沉淀池

目前,国内外大部分水处理工艺采用沉淀(澄清)过滤和消毒的形式,沉淀部分对去除原水悬浮物尤为重要。沉淀池作为去除水中悬浮物的主要设施之一,在水工业中得到广泛应用。以前,主要使用水平、垂直和径向沉淀池。目前主要采用斜管沉淀池、斜板和复合沉淀池。沉淀结构形式的提高了沉淀分离的效率。沉淀池的设计和开发在如何增加沉淀面积和改变水流流动两方面进行。沉淀池的设计始终旨在提高沉淀池的沉淀效率。

蜂窝斜板(管)沉淀池

蜂窝斜板(管)沉淀相对于水平面成一定的角度(一般为60 )。)的众多蜂窝斜板(管)组件置于沉淀池中。水流可以从下向上或从上向下流动,粒子沉入底部,自动滑落。通过改善沉淀池水力条件分析,沉淀池水力半径大幅度减小,雷诺数r大幅度减小,液流数大幅度增加,满足了水流稳定性和层流要求。为了进一步提高沉淀效率,产生了许多改良型蜂窝斜板沉淀池。

蜂窝斜管沉淀池填料特点:

1 .湿周大,水力半径小。

2.层流状态良好,颗粒沉降不受絮体流动的干扰。

3.当斜管管长为1米时,有效负荷按3-5吨/米2·时设计。V0在2.5-3.0毫秒范围内,出水水质最好。

4 .取水口采用蜂窝斜管,管长2.0~3.0米,可在50-100公里/米的泥沙含量高浊度下安全运行处理。

5 .采用斜管沉淀池,处理能力是平流沉淀池的3~5倍,加速澄清池和脉冲澄清池的2~3倍。

斜管填料规格:Φ25mm、Φ35m、Φ50mm、Φ80mm

蜂窝斜管填充剂沉淀池的水流理论上处于层流状态,但实际上斜管沉淀池的水流有脉动是因为斜管的大氧化铝粒子在沉淀中与水发生相对运动时氧化铝粒子后面会产生小的涡流,这些涡流发生的运动引起了水流的脉动。这些脉动对大的明矾颗粒没有影响,并对反应不完全的小颗粒的沉淀起辅助作用,从而影响出水水质。为了克服这一现象,抑制水流脉动,产生了小间距的斜板沉淀设备。

这一设备有以下优点:

1.由于间距明显缩小,斜管沉淀池的沉淀距离也明显缩小,使得更多的小颗粒沉积;

2.随着间距的减小和水力阻力的增加,它占沉淀池中流动阻力的主要部分,从而使沉淀池中的水流分布均匀,与斜管相比,沉淀条件明显改善;

3、斜管沉淀池排泥性能远优于其他形式的浅层沉淀池。 该设备几乎没有侧向约束,设备沉淀面积与排泥面积相等。


斜管沉淀池 2019-11-16 本文被阅读 38 次
